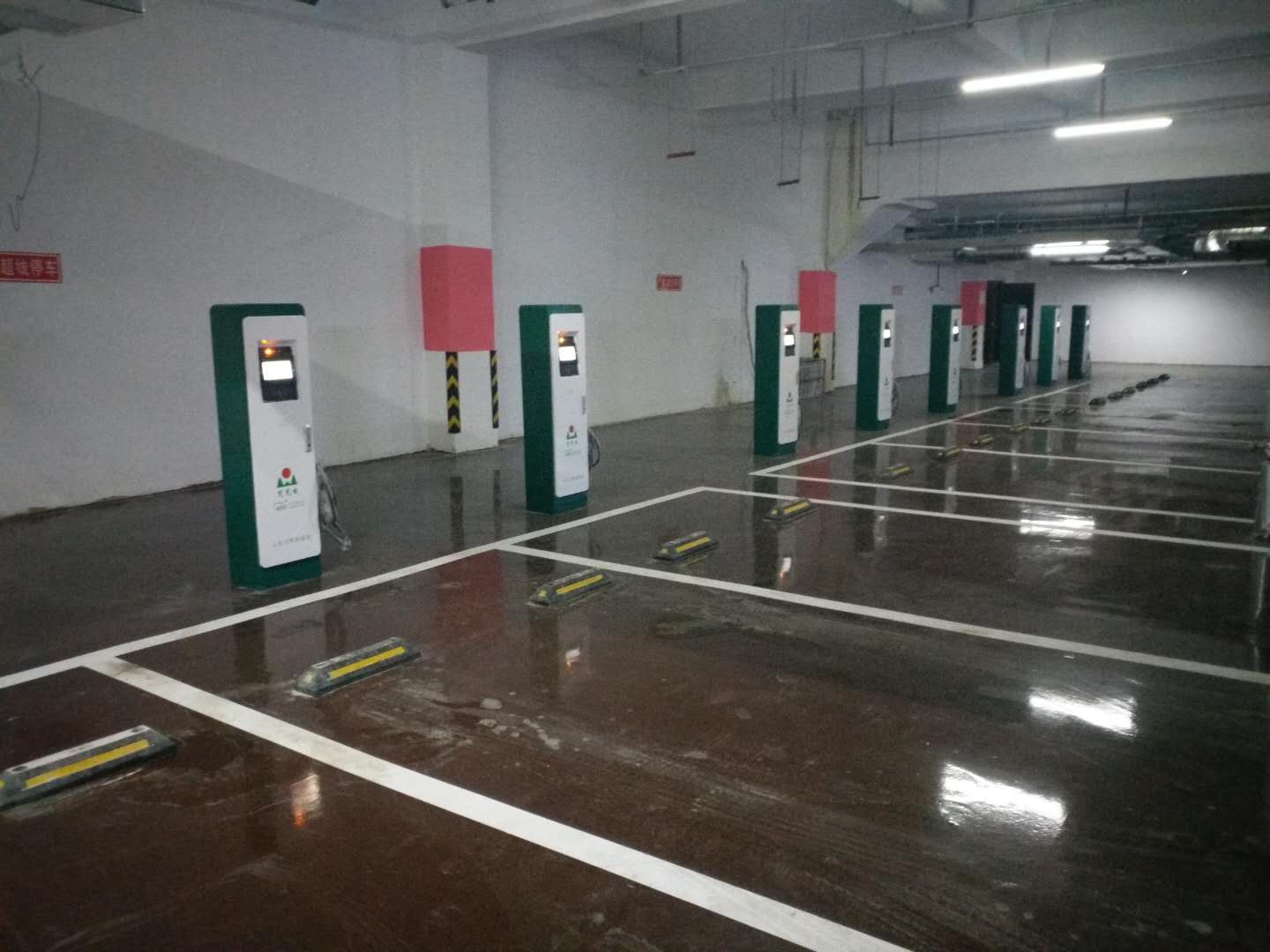

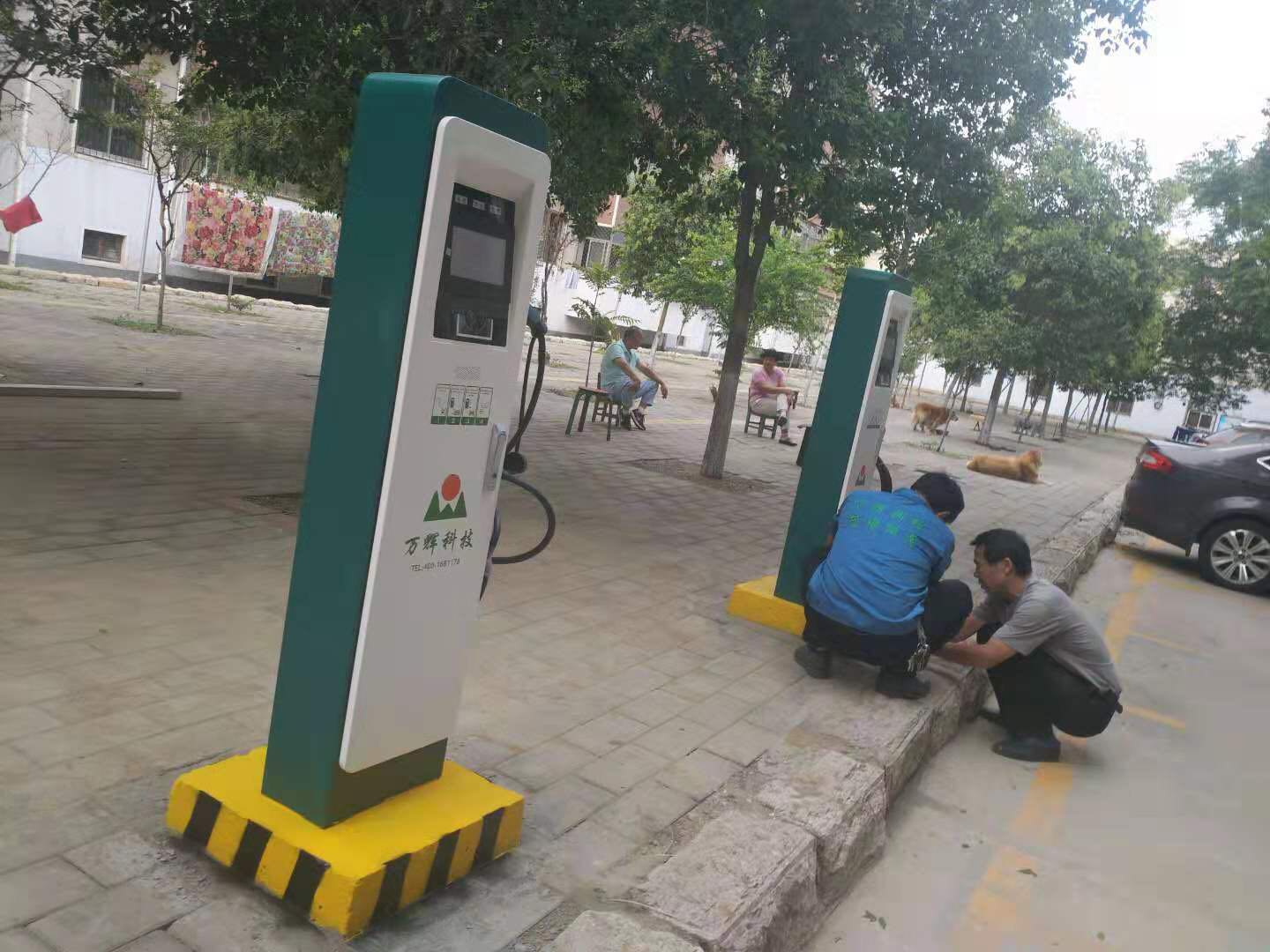

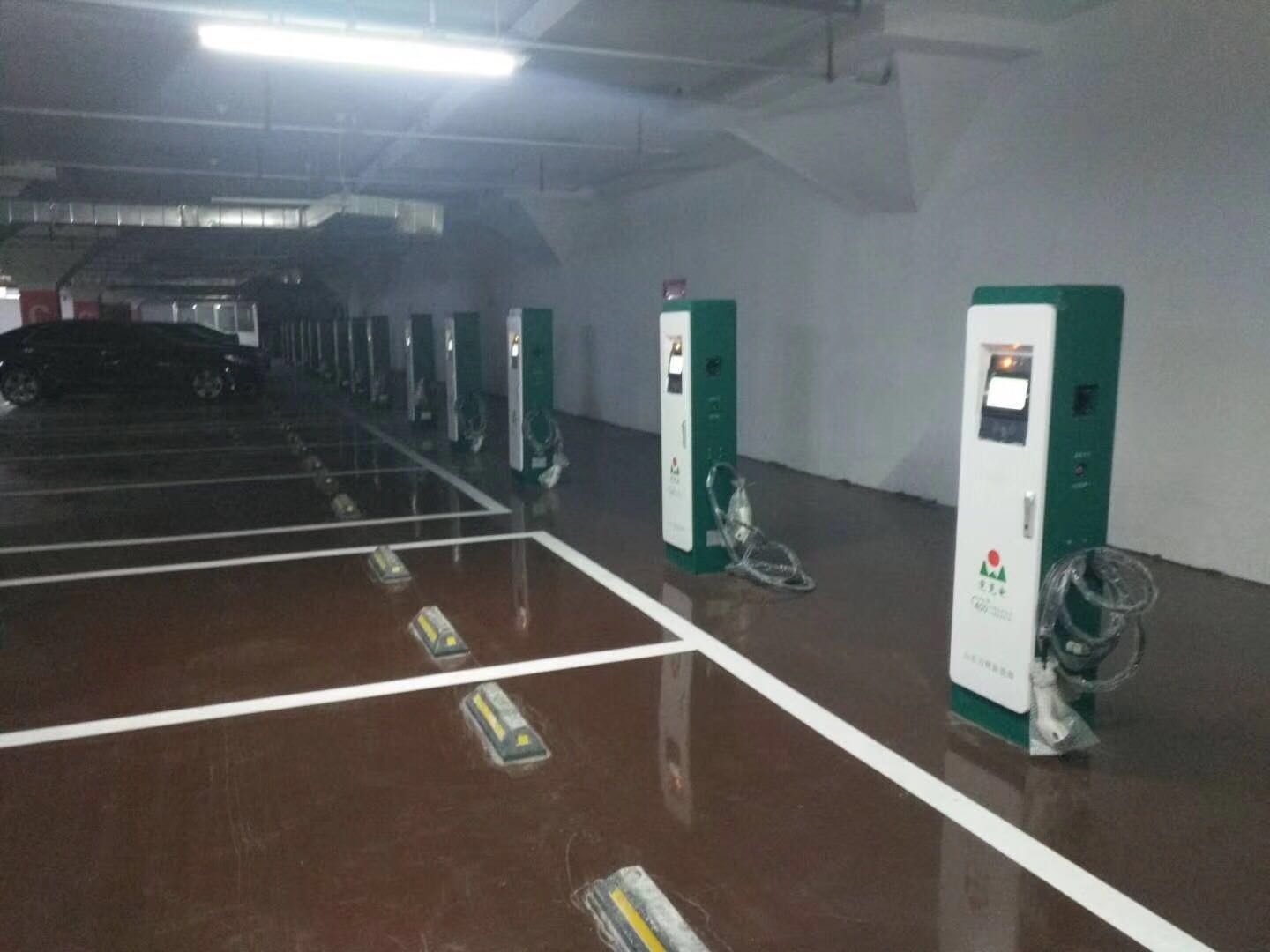

7kw（單相）立體式非車載交流充電樁
功能特點
Ø 提供立式和壁掛式兩種安裝方式；
Ø 采用AC220V交流輸入；
Ø 主控板采用具有嵌入式操作系統的單片機，充電模式分為自動充滿、定時間、定金額、定電量四種，可預留RS-485組網通訊接口，并提供選配的GPRS組網方式。
Ø 采用4.3寸480x272分辨率彩色觸摸屏顯示，以觸摸按鍵操作，可設定充電模式；
Ø 采用單相電子式電能表進行電度計量，通過RS-485接口與主控板通訊；
Ø 采用非接觸式智能讀卡器，讀取IC卡相關信息，通過RS-485接口與主控板通訊，由主控板后臺程序進行充電者身份識別、用戶信息記錄、充電費用計算等；
Ø 進線開關采用具有漏電保護功能的開關，并安裝急停按鈕；
Ø 外形采用鈑金和部分ABS塑料結構。
1.6主要技術參數
|
名稱 |
7kw（單相）立體式非車載交流充電樁 |
||
|
交流輸入電壓 |
單相220V |
電流速瞬變脈沖群抗擾度 |
3級 |
|
交流電源頻率 |
50±1Hz |
浪涌抗擾度 |
3級 |
|
漏電保護 |
30ma |
射頻廠感應的傳導騷擾抗擾度 |
3級 |
|
防雷等級 |
D級 |
工頻磁場抗擾度 |
4級 |
|
機械強度 |
0.7A |
阻尼振蕩磁場抗擾度 |
4級 |
|
額定功率 |
32A |
結構形式 |
一機單槍 |
|
噪聲 |
≤65 |
防護等級 |
IP54 |
|
震蕩波抗擾度 |
3級（1MHz和100KHz） |
尺寸（高*寬*深） |
1420*330*250mm |
|
靜電放電抗擾度 |
3級 |
重量 |
30kg |
