聊聊直流充電樁的工作原理
更新時間：：2024-04-26 10:26:55

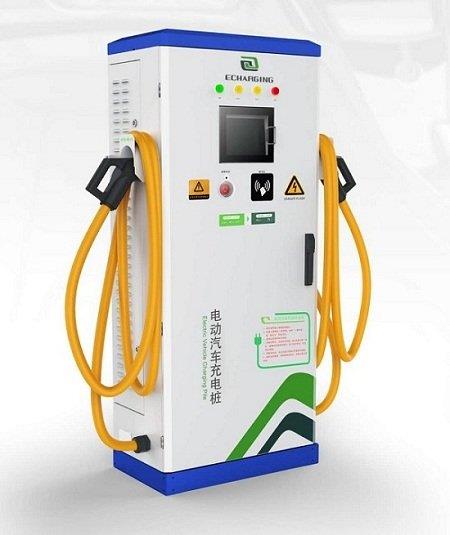

直流電動汽車充電樁,俗稱就是“快充”, 它是固定安裝在電動汽車外,與交流電網連接,可以為非車載電動汽車動力電池提供直流電源的供電裝置。直流充電樁的輸入電壓采用三相四線AC380V +15%頻率50Hz輸出為可調直流電。
直流充電樁的根本作業原理電動汽車非車載傳導式充電機技術條件中指出，直流充電樁根本構成包含：功率單元、控制單元、計量單元、充電接口、供電接口及人機交互界面等。功率單元是指直流充電模塊，控制單元是指充電樁控制器。
直流充電樁自身作為一種系統集成產品，除了 "直流充電模塊"和"充電樁控制器"這兩個組件構成了技術核心之外，結構規劃也是整樁可靠性規劃的關鍵點之一。 "充電樁控制器"屬于嵌入式硬件和軟件技術范疇，"直流充電模塊"則代表了電力電子技術在A(yíng)C/DC領域的高成就。
充電的根本過程是： 在電池兩端加載直流電壓，以穩定大電流對電池充電，電池的電壓漸漸地緩慢地上升，上升到必定程度，電池電壓到達標稱值，SoC到達95%（針對不同電池，不一樣）以上，繼續以恒壓小電流對電池充電。
"電壓上去了，但電量沒有充滿，就是沒有充分，假如有時間，可以改用小電流充分"，為了實現這個充電過程，充電樁在功能上就需求有"直流充電模塊"提供直流電源；需求有"充電樁控制器"控制充電模塊的"開機、關機、輸出電壓、輸出電流";需求有"觸摸屏"作為人機界面下發指令。
直接為電動汽車的動力電池充電。由于直流充電樁采用三相四線制供電, 可以提供足夠的功率,輸出的電壓和電流調整范圍大,可以實現快充的要求。
